Na hora de projetar sistemas de transmissão de potência, entender as diferenças entre chaveta e perfil estriado é essencial para garantir desempenho, durabilidade e segurança nas aplicações industriais.
Embora ambas as soluções tenham a função de unir eixos a elementos rotativos — como polias, engrenagens e acoplamentos —, cada uma possui características que definem aplicações, vantagens e limitações específicas.
Neste artigo, você vai entender o que considerar na hora de escolher entre chavetas e perfis estriados, conhecer os principais tipos e aplicações, além de saber como dimensionar cada solução para garantir eficiência e confiabilidade na transmissão de potência.

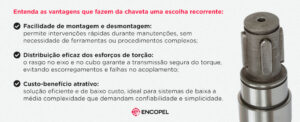

Qual a função da chaveta na transmissão de potência?
A chaveta é um elemento mecânico utilizado para transmitir torque entre um eixo e um componente rotativo, como engrenagens ou polias.
Popular na indústria, destaca-se por oferecer uma solução simples, confiável e de fácil manutenção — ideal para aplicações que exigem segurança e praticidade na montagem.
Versátil e amplamente normatizada, a chaveta continua sendo uma escolha eficiente para uma grande variedade de aplicações industriais.
No entanto, seu uso exige atenção ao dimensionamento correto, à escolha do tipo mais adequado e ao alinhamento entre os componentes — fatores que veremos adiante.
Principais tipos de chaveta
Ao projetar ou manter um sistema de transmissão de potência, a escolha do tipo de chaveta não pode ser aleatória ou baseada apenas em conveniência.
Trata-se de um componente que influencia diretamente a integridade do acoplamento, a distribuição dos esforços mecânicos e a durabilidade dos conjuntos rotativos.
Cada aplicação exige uma geometria específica, capaz de suportar o torque, o esforço axial e as particularidades do acoplamento entre eixo e componente rotativo.
Escolher o modelo errado compromete a eficiência do sistema e a segurança da operação — podendo gerar folgas, desgaste prematuro ou até falhas mecânicas graves.
Veja abaixo os principais tipos de chaveta utilizados na indústria:
1. Chaveta paralela (ou reta)
- Uso mais comum na indústria: amplamente empregada em transmissões mecânicas convencionais, graças à sua simplicidade e versatilidade;
- Indicação técnica: ideal para aplicações com torque moderado e baixo esforço axial, como em polias, engrenagens e acoplamentos;
- Características geométricas: possui formato retangular e se encaixa em rasgos retilíneos no eixo e no cubo da peça acoplada, possibilitando uma conexão firme.
2. Chaveta meia-lua (ou Woodruff)
- Indicação de precisão: recomendada para aplicações que exigem encaixe mais firme e preciso, como em motores e virabrequins;
- Vantagem construtiva: o formato semicircular facilita o posicionamento preciso durante a montagem, garantindo um ajuste mais confiável;
- Fixação segura: ajusta-se a rasgos curvos no eixo, oferecendo excelente retenção axial e minimizando o risco de deslocamentos durante a operação.
3. Chaveta prismática
- Resistência reforçada: indicada para transmissões que operam com altos níveis de torque, onde é essencial garantir robustez e durabilidade mecânica;
- Perfil trapezoidal: melhora a distribuição dos esforços ao longo do eixo, reduzindo tensões concentradas e aumentando a durabilidade do conjunto;
- Aplicações robustas: bastante utilizada em equipamentos pesados e transmissões que exigem alta confiabilidade estrutural.
4. Chaveta de disco
- Montagem em ângulo: ideal para transmissões com movimento oscilante ou quando há restrição no espaço axial disponível;
- Encaixe circular: seu formato semicircular se adapta a rasgos rasos no eixo, garantindo desempenho confiável em montagens compactas e de precisão;
- Usos recorrentes: comum em motores compactos, bombas e sistemas com eixos curtos ou de acesso limitado, onde a montagem precisa ser precisa e funcional.
5. Chaveta com abraçadeira
- Fixação sem rasgo no eixo: ideal quando não se deseja ou não é possível fazer intervenções no eixo, como em manutenções rápidas ou componentes frágeis;
- Montagem facilitada: a abraçadeira envolve o eixo e o componente acoplado, fixando a chaveta com firmeza e assegurando estabilidade durante a operação;
- Aplicações pontuais: comum em sistemas temporários, adaptações ou cenários em que se busca preservar o eixo original, evitando modificações permanentes.
Independentemente do modelo escolhido, é essencial seguir normas técnicas, como a Tabela DIN 6885, que determina as proporções adequadas de largura, altura e comprimento conforme o diâmetro do eixo e os requisitos operacionais do sistema.
O que é perfil estriado e quando usar?
Em aplicações industriais de alta exigência, o perfil estriado surge como uma alternativa mais robusta e precisa em comparação às chavetas convencionais.
Essa solução utiliza canais longitudinais no eixo e no cubo da peça acoplada, ampliando a área de contato e distribuindo o torque por toda a circunferência.
Trata-se de uma escolha estratégica para sistemas com alta carga, que exigem alinhamento preciso e desmontagens frequentes sem perda de desempenho ou geração de folgas.
Veja os principais benefícios dos perfis estriados na transmissão de potência:
- Capacidade superior de torque: transmite forças mais elevadas que a maioria das chavetas, com maior resistência à fadiga;
- Distribuição uniforme de tensões: os múltiplos pontos de contato minimizam concentrações de carga, reduzindo desgaste localizado;
- Alinhamento preciso e sem folgas: o encaixe homogêneo melhora o balanceamento e evita vibrações ou desalinhamentos durante a operação;
- Alta repetibilidade de montagem: ideal para conjuntos que precisam ser desmontados e remontados com frequência, sem perda de precisão.
Os dois tipos mais comuns de perfil estriado são:
- Perfil reto: geometria simples, com canais paralelos ao eixo. Indicado para transmissões de menor rotação ou com exigência reduzida de centragem;
- Perfil evolvente: distribui melhor a carga e facilita a centragem, ideal para sistemas de alto torque, rotação elevada ou aplicações críticas.
A escolha por perfis estriados representa um avanço técnico importante quando o objetivo é combinar desempenho, repetibilidade e confiabilidade mecânica em ambientes exigentes.
Embora demande maior precisão na fabricação e custos iniciais mais elevados, esse tipo de conexão compensa com durabilidade e menor necessidade de ajustes ao longo do tempo.
Avaliar corretamente o tipo de esforço, a frequência de desmontagem e os requisitos de centragem é essencial para definir se essa é a solução mais adequada para o seu projeto.
Chaveta ou perfil estriado: como escolher?
Na hora de projetar ou manter sistemas de transmissão de potência, a escolha entre chaveta e perfil estriado influencia diretamente o desempenho mecânico, a vida útil dos componentes e os custos envolvidos na operação.
A decisão ideal leva em conta fatores técnicos, operacionais e econômicos — e requer uma análise criteriosa do contexto em que o sistema será aplicado.
Confira os principais critérios que ajudam a orientar essa escolha:
Nível de torque aplicado
Para aplicações com torque baixo a moderado, chavetas paralelas atendem bem com simplicidade e eficiência. Já em transmissões com torque elevado ou condições severas, os perfis estriados oferecem maior área de contato e melhor distribuição de carga.
Facilidade de montagem e manutenção
Chavetas são mais práticas para montar, desmontar e substituir, com peças normatizadas e fácil reposição. Perfis estriados, por outro lado, exigem usinagem precisa e ferramentas específicas — o que pode tornar a manutenção mais complexa.
Esforços combinados na operação
Se o sistema estiver sujeito a esforços axiais além do torque rotacional, os perfis estriados garantem mais estabilidade e resistência ao deslocamento. Já em casos de esforço puramente torcional, uma chaveta bem dimensionada é plenamente eficaz.
Custo e disponibilidade de componentes
Chavetas seguem normas amplamente padronizadas, o que facilita a reposição, reduz custos e agiliza a manutenção. Já os perfis estriados, por exigirem usinagem específica e maior grau de precisão, envolvem investimento inicial mais alto e produção sob demanda.
Independentemente da escolha, o mais importante é que a solução esteja corretamente dimensionada para atender às exigências da aplicação. Isso evita falhas mecânicas, reduz custos com paradas e aumenta a confiabilidade do sistema.
Conte com o suporte de especialistas para fazer a escolha certa — desde a seleção de componentes até o acompanhamento técnico na montagem e manutenção.
